M5 – M30 Paslanmaz Mapa Civata Erkek A2 / A4 (DIN 580)

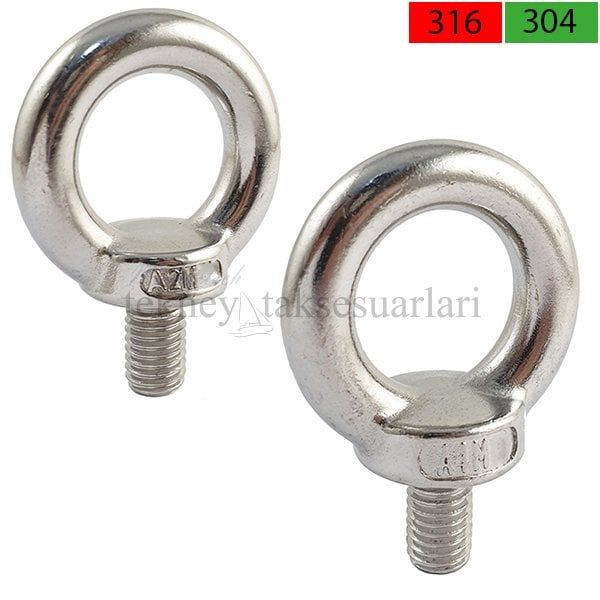

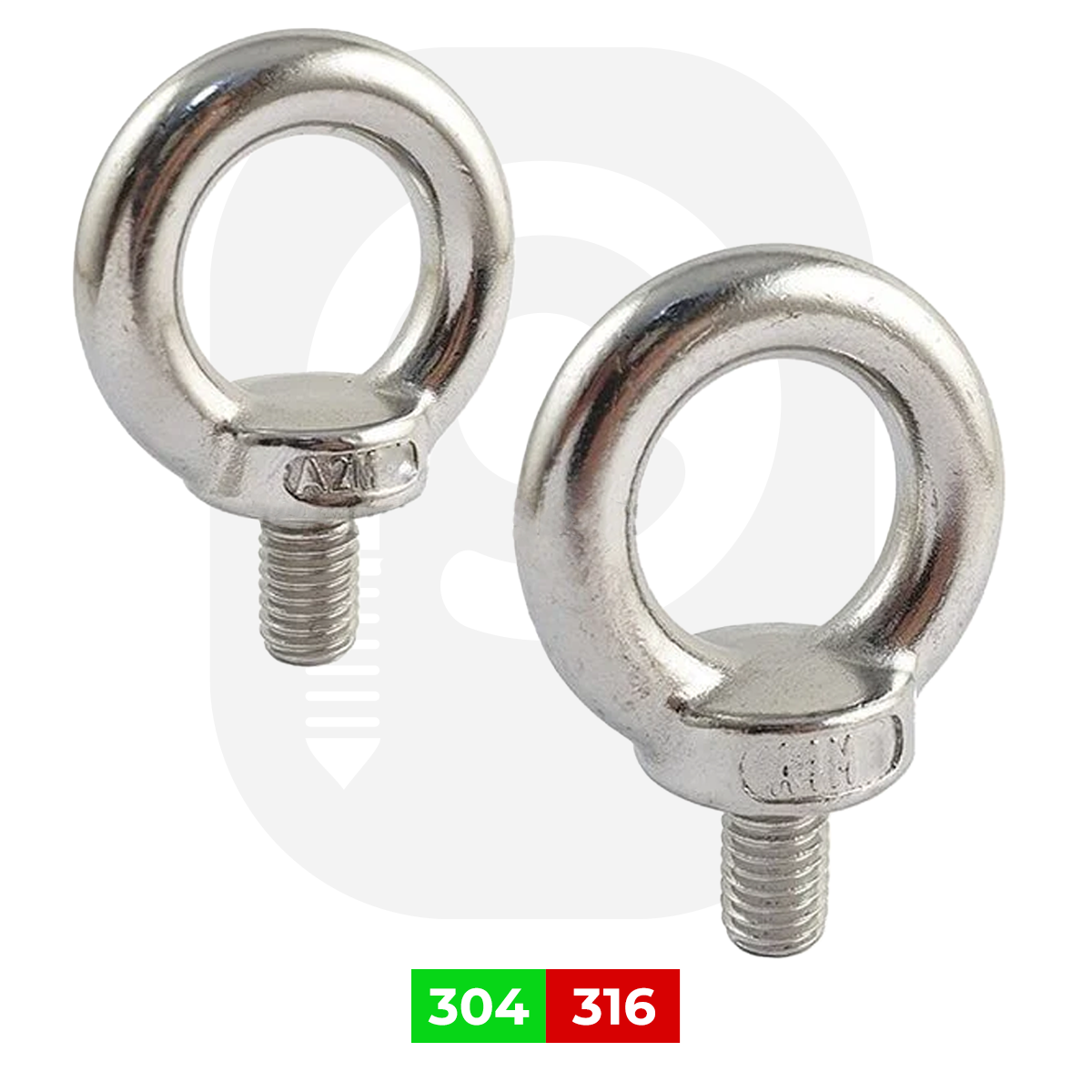

DIN 580 · KALDIRMA MAPASI · ERKEK (CİVATALI) M5 – M30 Paslanmaz Mapa Civata Erkek A2 / A4 (DIN 580) Halka başlı, civatalı paslanmaz kaldırma mapası. Makine, kalıp ve ekipmanı kaldırmak veya bağlamak için dişli deliğe takılır. M5'ten M30'a kadar, A2 (AISI 304) ve A4 (AISI 316) kalite seçeneğiyle. A2 · AISI 304 A4 · AISI 316 Yük tablolu Stoktan teslim 15:00'e kadar aynı gün kargo |
| Çap M5 – M30 | Tip Erkek | Standart DIN 580 | Kalite A2 / A4 |
| Mevcut Ölçüler (9 seçenek) |
| M5 | M6 | M8 | M10 | M12 |
| M16 | M20 | M24 | M30 |
Ölçü, mapanın civata çapıdır. Her çap A2 ve A4 kalite seçeneğiyle listelenir; güncel stok ürün seçeneklerinde görünür.
| 1. TABLO: Ürün Kimliği |
| Özellik | Değer |
|---|---|
| Standart | DIN 580 (erkek kaldırma mapası) · dişi karşılığı DIN 582 |
| Diş | Metrik kaba diş, M5 – M30 |
| Baş tipi | Kapalı halka, alt yüzeyi oturma flanşlı |
| Malzeme | A2: AISI 304 (1.4301) · A4: AISI 316 (1.4401) |
| Yük | Her çap için çalışma yükü 2. tabloda |
| 2. TABLO: DIN 580 Ölçü ve Çalışma Yükü |
| Çap | Halka iç çapı (D) | Halka dış çapı (D1) | Yükseklik (H) | Diş boyu (L) | Çalışma yükü (dikey) |
|---|---|---|---|---|---|
| M5 | 15 | 25 | 25 | 10 | 50 kg |
| M6 | 16 | 27 | 31 | 13 | 75 kg |
| M8 | 20 | 36 | 36 | 14 | 140 kg |
| M10 | 25 | 45 | 45 | 16 | 230 kg |
| M12 | 30 | 54 | 53 | 21 | 340 kg |
| M16 | 35 | 63 | 62 | 27 | 700 kg |
| M20 | 40 | 72 | 71 | 30 | 1.200 kg |
| M24 | 50 | 90 | 90 | 36 | 1.800 kg |
| M30 | 60 | — | 104,8 | 45 | 3.200 kg |
Çalışma yükü tek mapa ile tam dikey çekiş içindir. Açılı çekişte kapasite belirgin düşer; yandan (eksene dik) yükleme yapmayın. Diğer ürünler: tüm gözlü civata ve mapalar.
| 3. TABLO: Ortama Göre Kalite Seçimi |
| Ortam | A2 (304) | A4 (316) |
|---|---|---|
| İç mekan, kuru ortam | ✓ Uygun | ✓ Uygun |
| Dış mekan, yağmur, nem | ✓ Uygun | ✓ Uygun |
| Mutfak ve gıda ekipmanı | ✓ Uygun | ✓ Uygun |
| Deniz kenarı havası | △ Sınırlı | ✓ Uygun |
| Tuzlu suyla temas (tekne, iskele) | ✗ Önerilmez | ✓ Uygun |
| Havuz suyu ve klor | ✗ Önerilmez | ✓ Uygun |
| 4. TABLO: Kimyasal Bileşim |
| Özellik | A2 (304) | A4 (316) |
|---|---|---|
| Krom (Cr) | 17,5 – 19,5 % | 16,5 – 18,5 % |
| Nikel (Ni) | 8,0 – 10,5 % | 10,0 – 13,0 % |
| Molibden (Mo) | — | 2,0 – 2,5 % |
| Karbon (C) | ≤ 0,07 % | ≤ 0,07 % |
| Manyetiklik | Normalde mıknatıs tutmaz | Normalde mıknatıs tutmaz |
EN 10088 değerleridir.
| Kullanım Alanları |
✓ Makine, motor ve kalıp kaldırma · ✓ Tekne ve güverte bağlama noktaları (A4) · ✓ Konteyner ve ekipman sabitleme · ✓ Askı ve gergi sistemleri · ✓ Gıda tesislerinde ekipman taşıma
| Sık Sorulan Sorular |
Erkek mapa ile dişi mapa farkı nedir?
Erkek mapada (DIN 580) civata vardır, dişli deliğe takılır. Dişi mapada (DIN 582) somun dişi vardır, civata veya gijonun ucuna takılır.
Mapa kaç kilo taşır?
Her çapın dikey çalışma yükü 2. tabloda yazar; örneğin M10 için 230 kg, M12 için 340 kg. Bu değerler tam dikey çekiş içindir.
Açılı kaldırmada ne olur?
Açı büyüdükçe mapaya binen yük artar ve güvenli kapasite düşer. Yandan yükleme yapmayın; açılı kaldırmada bir üst çap seçin.
Nasıl takılmalı?
Mapa, oturma yüzeyi parçaya tam dayanana kadar sıkılmalıdır. Diş deliği en az mapa diş boyu kadar derin olmalı; arada boşluk kalırsa kullanmayın.
A2 mi A4 mü seçmeliyim?
Genel kullanım için A2 (304) yeterlidir. Tekne, iskele, deniz kenarı ve havuz çevresinde A4 (316) seçin.
Toptan alım yapabilir miyim?
Evet. Koli ve toptan fiyat için WhatsApp hattımızdan ölçü ve adet yazmanız yeterli.
| Güvenlik notu: Tablodaki yükleri aşmayın, yük altındaki mapanın altında durmayın. Hasarlı, eğilmiş veya dişi bozulmuş mapayı kullanmayın. Deniz ve havuz için A4 (316) seçin. |
| Birlikte kullanın: DIN 582 dişi mapa · DIN 934 somun · Paslanmaz kilit ve zincir |
